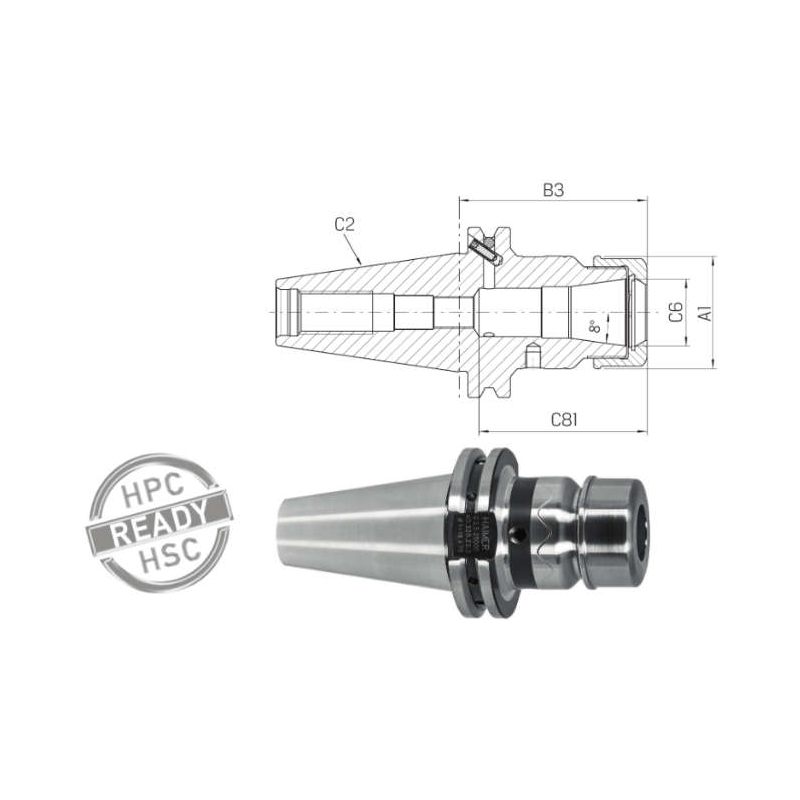

Spannzangenfutter ER High Precision HAIMER, Spannzangenfutter HP, lang
Abb.ä.
Artikel-Nr.: 240714 40/ER16
Artikel-Nr.: 2904227
Artikel-Nr.: 40.321.16.3.HP
273,- €
259,35 €
zzgl. MwSt. / pro Stück
Sie sparen:
13,65 €
(5%)
Produktbeschreibung
Ausführung:
- mit speziell beschichteter Glattmutter bestmöglich gewuchtet > 1 gmm
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung und Geräuschreduzierung
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- SK40 gewuchtet G2,5 30.000 min-1
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
- passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???
- passende Spannmuttern siehe unter 246542 auf Seite 24/???
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
- mit speziell beschichteter Glattmutter bestmöglich gewuchtet > 1 gmm
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung und Geräuschreduzierung
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- SK40 gewuchtet G2,5 30.000 min-1
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
- passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???
- passende Spannmuttern siehe unter 246542 auf Seite 24/???
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Technische Daten
| Hersteller-Art.Nr.: | 40.321.16.3.HP |
| Precitool-Art.Nr.: | 2904227 |
| Körperdurchmesser (mm) [BD]: | 28 |
| Körperdurchmesser 1 (mm) [BD1]: | 28 |
| EAN [EAN]: | 4034221147509 |
| Funktionslänge (mm) [LF]: | 100 |
| Kupplungsgröße maschinenseitig [DCON]: | SK40 |
| Kupplungsgröße werkzeugseitig: | ER16 |
| A1 mm: | 28 |
| DIN-Norm: | DIN 69871 |
| Form: | AD/B |
| Mit Kühlkanal: | nein |
| Wuchtung: | 30000 |
| Zolltarifnummer: | 84661020 |
| [A1] Körperdurchmesser 1 mm: | 28 |
| [B3] Kraglänge mm: | 100.00 |
| [B71] Funktionslänge mm: | 43 |
| [C2] Aufnahmegröße, maschinenseitig: | SK40 |
| [C6] Aufnahmegröße, werkstückseitig: | ER16 |
